CD、MD型電動葫蘆關鍵的結構特點

本文鏈接：http://m.lalatak.cn/cjwt/1630.html???發布時間：2022-06-06 09:58:26??點擊量：797

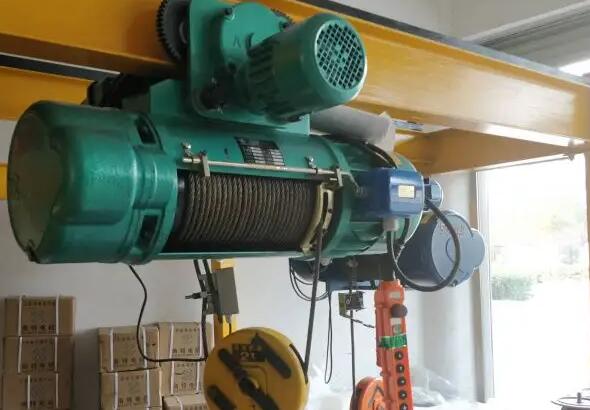

　　CD、MD型電動葫蘆是鋼絲繩電動葫蘆中十分普遍的型號規格，那么這二種電動葫蘆的結構特點是什么呢?

　　CD、MD型電動葫蘆由起吊組織、運作結構和電機控制三部份構成。

　　1、起吊組織起吊組織由推動、制動系統、傳動系統和取放盤繞四種設備構成。推動與制動系統設備是合二而一的繞線式電機錐型制動系統電機，即電動機的電機轉子、電機定子為錐型構造，制動系統也是由錐型制動系統環和錐型制動系統輪組成，MD型胡蘆的起吊電機為雙電機組式，2個馬達中間根據傳動齒輪降速，傳動比為1:10;傳動系統為四級圓柱體齒輪減速機;取放設備由起重吊鉤、鍍鋅鋼絲繩、圈筒等構成。

　　空間布局是圈筒在中間，一端為錐型制動系統電機，另一端為減速機，根據短軸和塑膠聯軸器將電動機軸與減速機告知軸聯接在一起，圈筒機殼為圓柱形，有懸架行和固定不動形之分。

　　2、運作組織運作組織又稱之為胡蘆小車，由推動、制動系統、傳動系統和車轱轆四種設備構成，推動制動系統設備為二合一的繞線式電機錐型制動系統電機，制動系統為平面圖制動系統;傳動系統減速機為一開一閉試斜齒圓柱齒輪傳動系統，開啟式傳動齒輪低速檔級為車轱轆邊緣立即立式磨床組成;車轱轆是輪緣類似錐形的單邊緣鋼車轱轆。

　　運作小車有手動式、鏈動和電動式之分。

　　3、電機控制選用二套規范的磁性啟動器，一套操縱起吊電機的正反轉，即升高與降低;一套操縱運作電機的正反轉，即上下猖狂。控制操縱是運用手動式按鍵，實際操作工作電壓多見380V，為了更好地**性有的已選用低電壓36V，為了避免亂繩，圈筒上配有導繩器，導繩器橫著挪動與起吊行程開關相互配合姿勢，以操縱起吊極限值部位。
